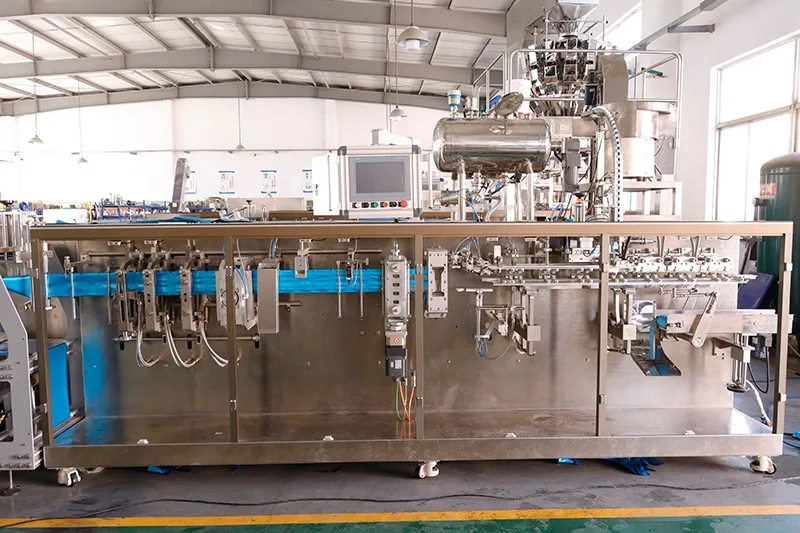

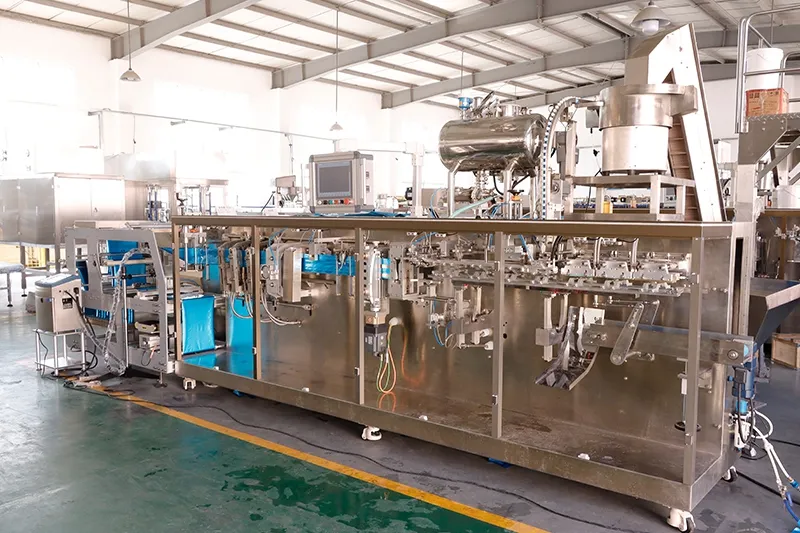

Горизонтальная фасовочно-упаковочная машина для пакетов дой-пак со штуцером с одной дозирующей головкой
Горизонтальная машина формования, наполнения и запайки пакетов

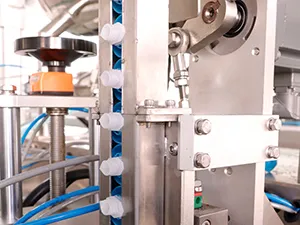

Эти машины для упаковки в пакеты дой-пак со штуцером из рулонной плёнки выполняют весь процесс на одной линии: от формования пакета до наполнения продуктом и автоматической установки штуцера. В качестве исходных материалов используются рулонная плёнка и комплектующие штуцера. Машина формует пакет с донной складкой, выполняет наполнение, затем точно устанавливает и приваривает штуцер в контролируемых условиях. Запайка и резка также входят в этот непрерывный сервоприводный цикл, поэтому на выходе получаются готовые к использованию пакеты, которые устойчиво стоят вертикально и сразу подходят для дальнейшего применения.
Применение
Поддерживаемые типы пакетов

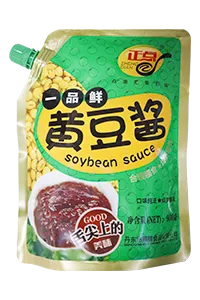

Пакеты дой-пак / пакеты с зип-замком

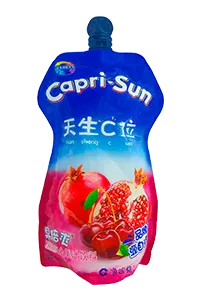

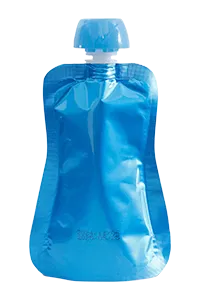

Пауч-пакеты со штуцером

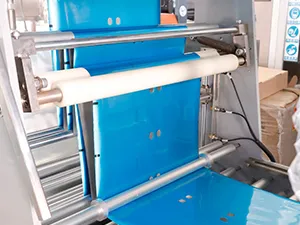

- Размотка плёнки
- Пробивка нижнего отверстия
- Формование плёнки
- Распознавание регистрационной метки
- Нижняя запайка
- Первая вертикальная запайка
- Вторая вертикальная запайка
- Формирование надреза для лёгкого вскрытия
- Пробивка отверстия
- Сервоприводная протяжка пакета
- Резка
- Захват пакета
- Раскрытие пакета
- Продувка воздухом
- Наполнение
- Термозапайка
- Охлаждающая запайка
- Вывод готового пакета
- Вывод готовых пакетов
| Технические характеристики | Параметры стоячего пакета с носиком (рулонный материал) | 130SP | 180SP | 240SP | 280SP |
| Параметры пакета | Минимальный размер пакета | 75x85мм | 90×110мм | 110×150мм | 120ммx160мм |
| Максимальный размер пакета | 130x200мм | 180×225мм | 240×320мм | 280x400мм | |
| Объем наполнения (max.) | 700мл | 1000мл | 2000мл | 2500мл | |
| Скорость упаковки (пакетов/мин) | ≤60 | ≤60 | ≤60 | ≤60 | |
| Спецификации машины | Размеры машины (Д × Ш × В) | 6000ммx1200ммx1800мм | 6700мм×1200мм×1800мм | 7500мм×1200мм×1800мм | 8000ммx1200ммx1800мм |
| Условия эксплуатации | Вес машины | 1800кг | 2100кг | 2400кг | 2800кг |
| Расход воздуха | 400л/мин | 400л/мин | 400л/мин | 400л/мин | |
| Мощность основного привода | 9кВт | 9кВт | 9.5кВт | 9.5кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
Отверстие «sombrero» / бабочка
Круглое отверстие
Фигурная высечка
Дуговое отверстие / изогнутый паз
Евроотверстие
Варианты маркировки
Термотиснение
Струйная печать
Лазерная маркировка
Варианты рисунка шва
Сетчатый рисунок
Точечный рисунок
Гладкий шов
Вертикальный рифлёный рисунок

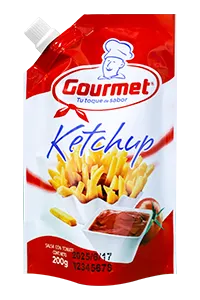

В 2025 году пищевая компания из Гватемалы приобрела машину 180SP для упаковки томатного кетчупа по 300 г в пакеты дой-пак со штуцером. Оборудование было настроено под этот формат и с тех пор стабильно работает в производстве, обеспечивая точное наполнение и аккуратную запайку в рамках ежедневного выпуска.
-
