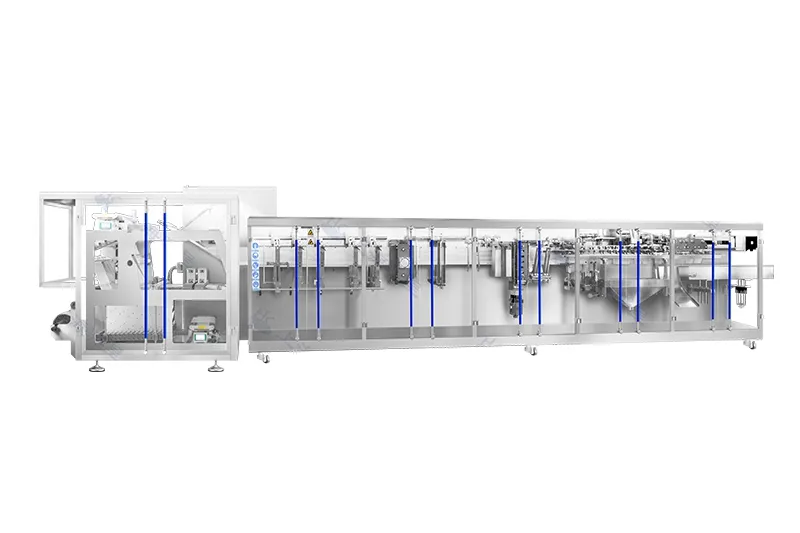

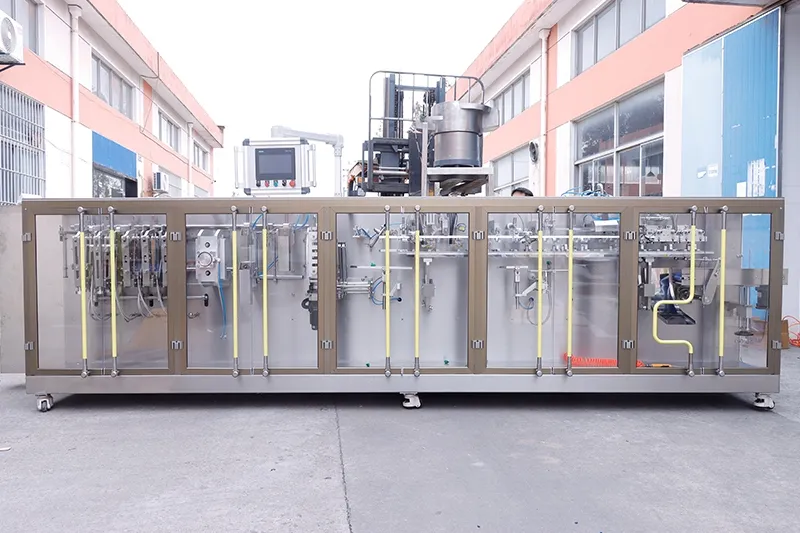

Сервоприводная машина для упаковки в пауч-пакеты с носиком из рулонной плёнки с двумя наполнительными головками
Сервоприводные машины для упаковки в пауч-пакеты с носиком из рулонной плёнки сочетают двухрядную конфигурацию наполнения с установкой носика и укупоркой в потоке. Пакеты формуются непосредственно из рулонной плёнки, наполняются, оснащаются носиком и запаиваются в рамках одного непрерывного процесса. Оборудование разработано для жидких и полужидких продуктов, которым требуется удобное выливание и возможность повторного закрывания упаковки. Сервоприводное управление обеспечивает стабильное формование пакета, точную установку носика и надёжную запайку даже при росте производительности. В результате достигаются чистый производственный процесс, стабильное качество пакетов и эффективное использование упаковочного материала.
Применение
Поддерживаемые типы пакетов

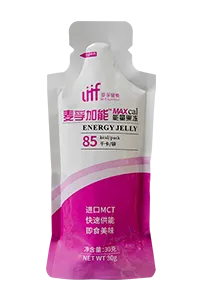

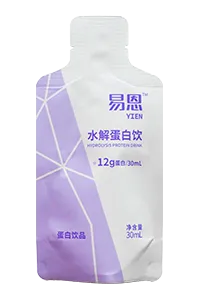

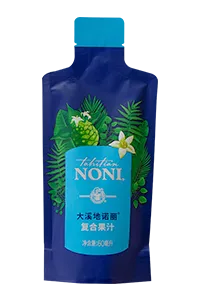

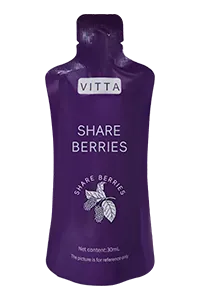

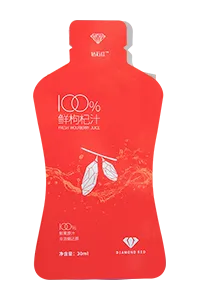

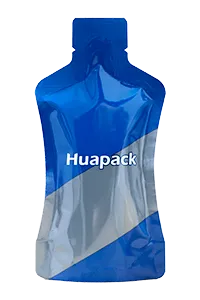

Фигурные пауч-пакеты
Пауч-пакеты со штуцером

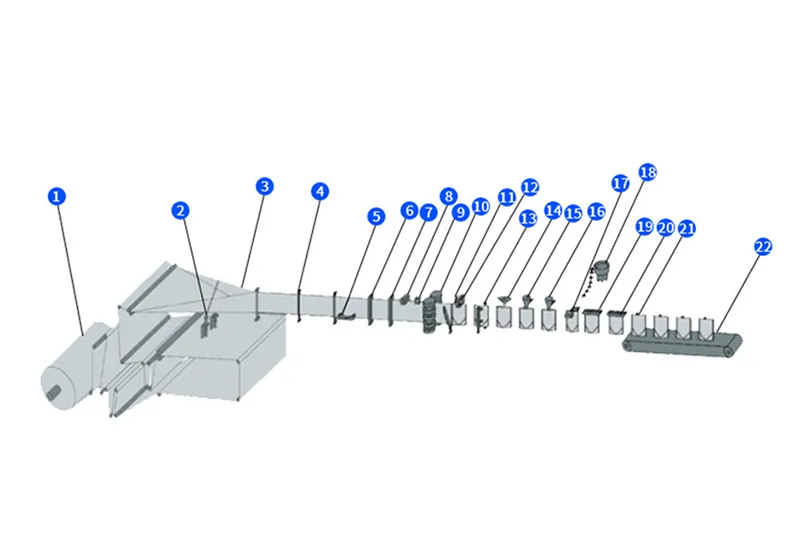

- Размотка плёнки
- Пробивка нижнего отверстия
- Формование плёнки
- Распознавание регистрационной метки
- Нижняя запайка
- Первая вертикальная запайка
- Вторая вертикальная запайка
- Формирование надреза для лёгкого вскрытия
- Пробивка отверстия
- Сервоприводная протяжка пакета
- Резка

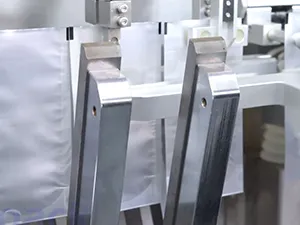

- Фиксация пакета
- Раскрытие пакета
- Продувка воздухом

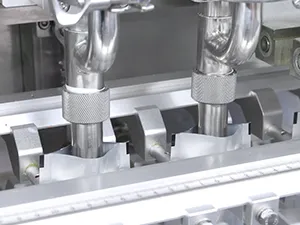

- Первичное наполнение
- Вторичное наполнение
- Расправление пакета
- Установка штуцера
- Термозапайка
- Охлаждающая запайка
- Вывод готового пакета
- Вывод готовых пакетов
| Технические характеристики | Параметры стоячего пакета (рулонный материал) | 180SD/Z/P | 240SD/Z/P | 280SD/Z/P | 330SD/Z/P |
| Параметры пакета | Минимальный размер пакета | 70x110мм | 90x125мм | 90x125мм | 90x125мм |
| Максимальный размер пакета | 90x225мм | 120x250мм | 140x250мм | 165x250мм | |
| Объем наполнения | 300мл | 500мл | 500мл | 700мл | |
| Скорость упаковки | 60-120 | 60-120 | 60-100 | 60-90 | |
| Толщина рулонной пленки | 70-150 мкм | 70-150 мкм | 70-150 мкм | 70-150 мкм | |
| Максимальный внешний диаметр рулонной пленки | 500мм | 500мм | 500мм | 500мм | |
| Спецификации машины | Внутренний диаметр сердечника рулонной пленки | 70-80мм | 70-80мм | 70-80мм | 70-80мм |
| Размеры машины (Д × Ш × В) | 6900x970x1450мм | 7200x970x1460мм | 8500x1100x1460мм | 9500x1100x1460мм | |
| Вес машины | 2100кг | 2500кг | 2500кг | 2500кг | |
| Условия эксплуатации | Рабочая температура | ﹣10℃-+50℃ | ﹣10℃-+50℃ | ﹣10℃-+50℃ | ﹣10℃-+50℃ |
| Рабочая влажность | Менее 85% | Менее 85% | Менее 85% | Менее 85% | |
| Источник питания | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | |
| Давление воздуха | 0.6-0.7МПа | 0.6-0.7МПа | 0.6-0.7МПа | 0.6-0.7МПа | |
| Расход воздуха | 400л/мин | 400л/мин | 400л/мин | 400л/мин | |
| Мощность основного привода | 8.8кВт | 9.8кВт | 12.8кВт | 15.8кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
Отверстие «sombrero» / бабочка
Круглое отверстие
Фигурная высечка
Дуговое отверстие / изогнутый паз
Евроотверстие

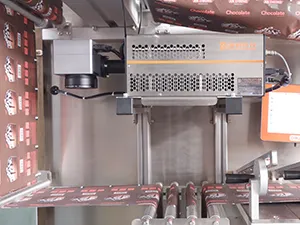

Варианты маркировки
Термотиснение
Струйная печать
Лазерная маркировка
Варианты рисунка шва
Сетчатый рисунок
Точечный рисунок
Гладкий шов
Вертикальный рифлёный рисунок
Для фасовки кетчупа компания, работающая на рынках Йемена и Саудовской Аравии, выбрала машину для упаковки в пакеты дой-пак из рулонной плёнки с прямым штуцером. Оборудование использовалось для выпуска небольших пакетов по 50-70 г и полностью соответствовало требованиям по продукту и формату упаковки. В ежедневной работе машина показывает стабильное наполнение и аккуратную герметичную приварку штуцера.
-

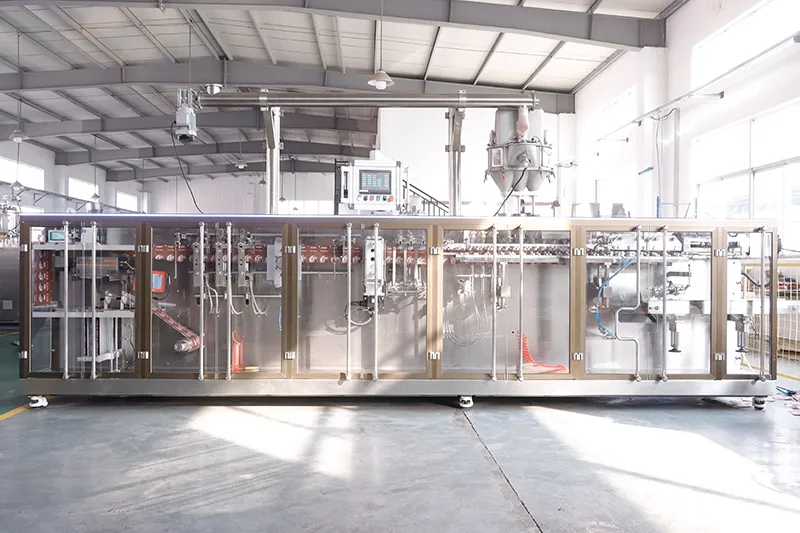

Обзор завода -

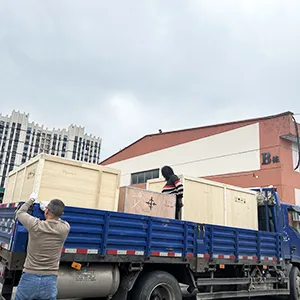

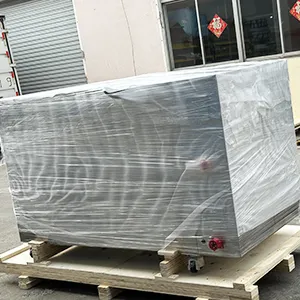

Отгрузка и доставка
